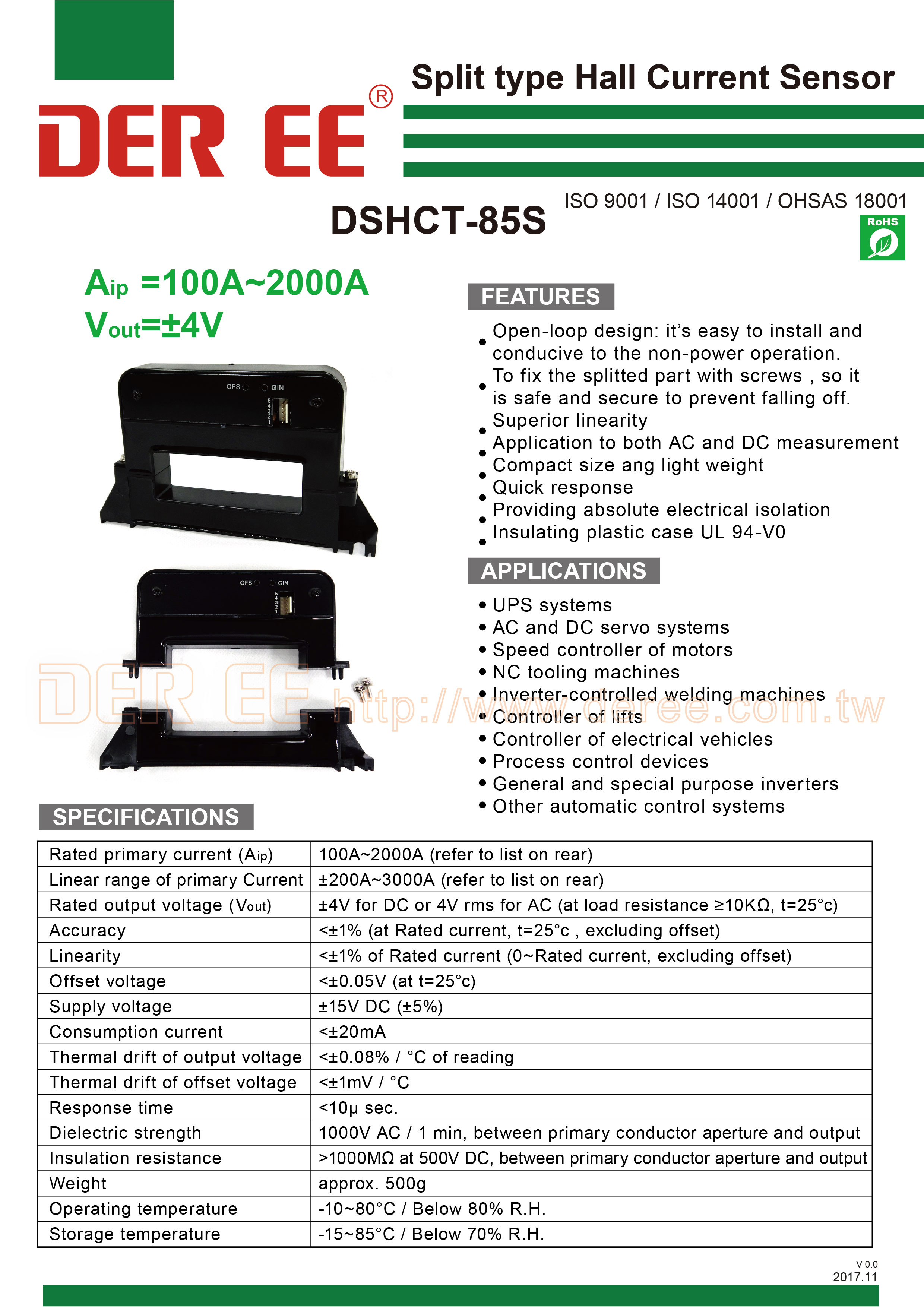

DSHCT-85S Hall-Effekt-Stromsensor
Linearität der Nennausgangsspannung: ± 1%
Reaktionszeit: <10 μ Sek.
Es ist sicher und sicher, indem das geteilte Teil mit Schrauben befestigt wird, um ein Herunterfallen zu verhindern. Mit Merkmalen von überlegener Linearität, schneller Reaktion und hoher Präzision eignen sich jetzt DER EE-Split-Hall-Sensoren für USV-Systeme, AC- und DC-Servosysteme, Drehzahlregler von Motoren, All- und Spezialumrichter und andere automatische Steuerungssysteme.
- Offset (Residual) Voltage：±0.05V
- Linearity of Rated Output Voltage：± 1%
- Power Supply：±15V
- Consumption Current：20mA
- Response Time：<10 μ sec
- Thermal Drift of Output：TYP. ±0.08% / ℃, Max. ±0.1% / ℃
- Hysteresis Error：±0.035V
- Insulation Resistance：Over 500MΩ/500V between aperture and terminals
- Applied Voltage Test：2000V, 50 / 60Hz between aperture and terminals

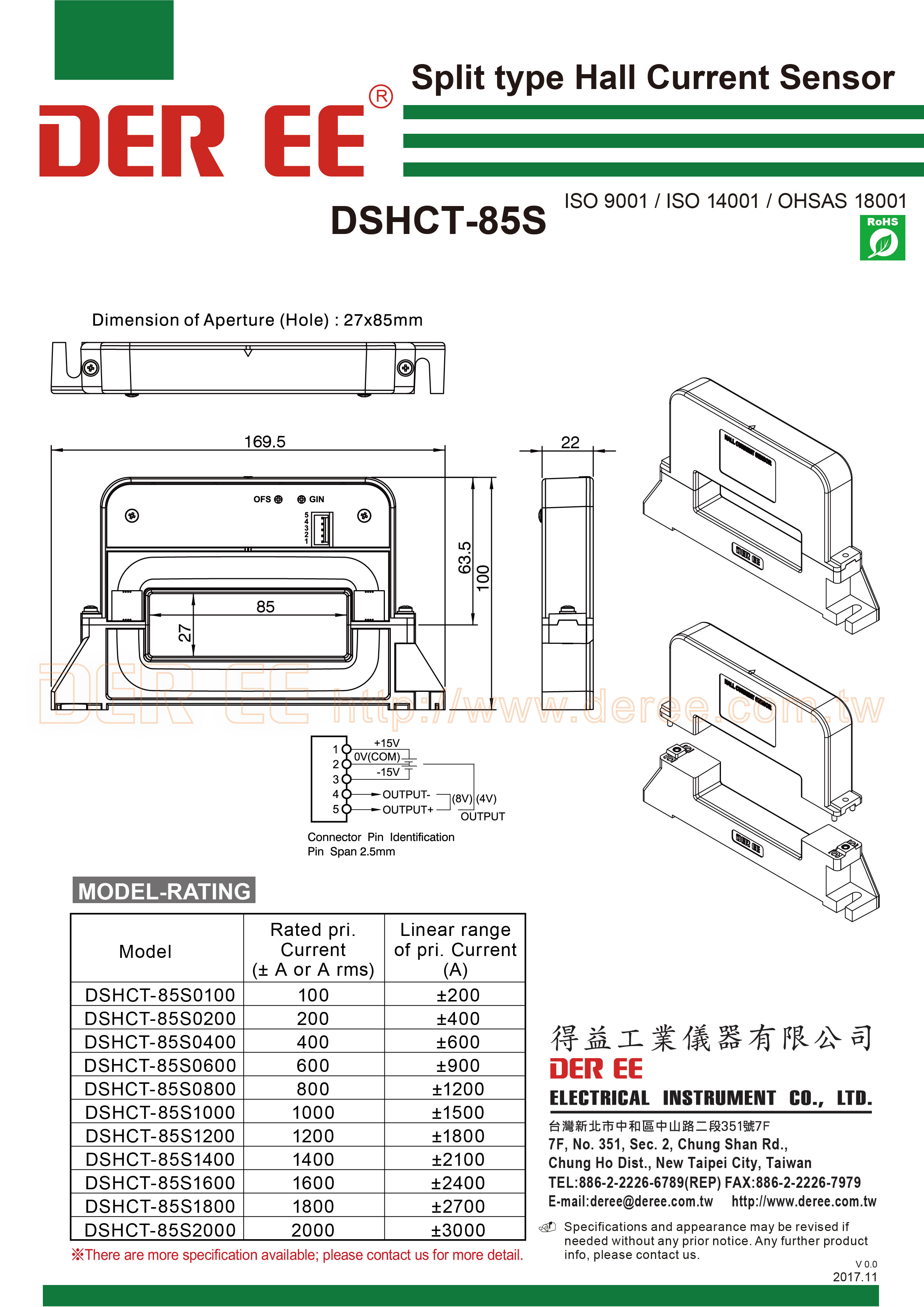

Part# / specs：
|
Part# |
Rated Input Current (Ampere Turn) |
Liner Range |
Rated Output Voltage |
|
DSHCT-85S 0100 |
100A |
0~ ± 200 |
4V |
|
DSHCT-85S 0200 |
200A |
0~ ± 400 |
4V |
|
DSHCT-85S 0400 |
400A |
0~ ± 600 |
4V |
|
DSHCT-85S 0600 |
600A |
0~ ± 900 |
4V |
|
DSHCT-85S 0800 |
800A |
0~ ± 1200 |
4V |
|
DSHCT-85S 1000 |
1000A |
0~ ± 1500 |
4V |
|
DSHCT-85S 1200 |
1200A |
0~ ± 1800 |
4V |
|
DSHCT-85S 1400 |
1400A |
0~ ± 2100 |
4V |
|
DSHCT-85S 1600 |
1600A |
0~ ± 2400 |
4V |
|
DSHCT-85S 1800 |
1800A |
0~ ± 2700 |
4V |
|
DSHCT-85S 2000 |
2000A |
0~ ± 3000 |
4V |

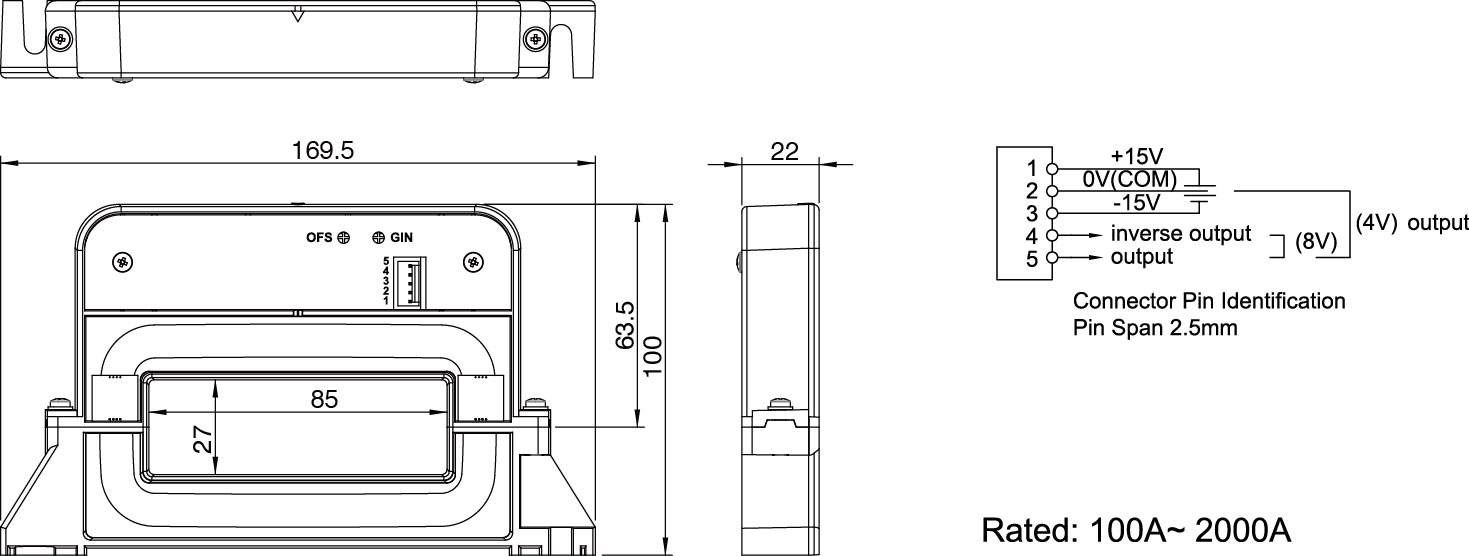

Dimension / Weight：
- 170(L) x 100(W) x 22 (H)mm
- Approx. 500g
- Aperture size: 85 x 27mm
TEMP./Humidity：
- Operation：-10°C~ 80°C/ <80% R.H.(no condensation)
- Storage：-15°C~ 85°C/ <70%R.H.(no condensation)
- Open-loop design: it’s easy to install and conducive to the non-power operation.
- To fix the splitted part with screws , so it is safe and secure to prevent falling off.
- Superior linearity
- Application to both AC and DC measurement
- Quick response
- Providing absolute electrical isolation
Applications：
- UPS systems
- AC and DC servo systems
- Speed controller of motors
- NC tooling machines
- Inverter-controlled welding machines
- Controller of lifts
- Controller of electrical vehicles
- Process control devices
- General and special purpose inverters
- Other automatic control systems
